Ridicarea și manipularea greutăților – alegerea și dimensiona corectă un dispozitiv de ridicare
Pentru a alege și dimensiona corect un dispozitiv de ridicare, în deplină siguranță și conform normelor în vigoare, avem nevoie de câteva informații esențiale despre sarcina care urmează să fie ridicată.
De ce informații avem nevoie?
- Greutatea totală a obiectului/sarcinii de ridicat
- Punctele de prindere – adică locurile de pe obiect unde se va atașa dispozitivul de ridicare
- Dimensiunile de gabarit – lungimea, lățimea și înălțimea obiectului ce urmează a fi ridicat sau manipulat
- Distanța dintre punctele de prindere – cât de depărtate sunt între ele locurile de fixare ale dispozitivului
- Înălțimea maximă disponibilă pentru ridicare – acest aspect este adesea limitat de factori precum:
- înălțimea podului rulant
- înălțimea halei sau a încăperii
- lungimea brațului macaralei
Ce dispozitiv se va folosi?
Cunoscând toate informațiile de mai sus, se poate stabili cu precizie ce tip de dispozitiv de ridicare este potrivit pentru situația dată:
• Dispozitiv cu cablu din oțel

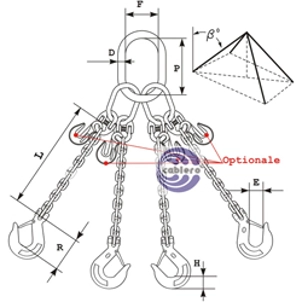

• Dispozitiv cu lanț

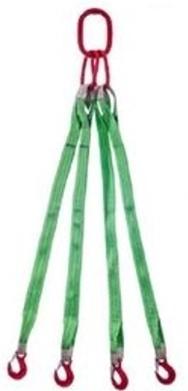

• Dispozitiv cu chingă textilă
Exemplu:
Cablero: Bună ziua! Cu ce vă putem ajuta?
Cumpărător: Bună ziua. Avem nevoie de un sistem de ridicare pentru manipularea unei piese metalice destul de grele într-o hală de producție.
Cablero: Sigur. Ca să putem dimensiona corect echipamentul, am nevoie de câteva detalii. Începem cu greutatea totală a sarcinii.
Cumpărător: Piesa are aproximativ 3.200 kg.
Cablero: În regulă. Care sunt punctele de prindere? Aveți urechi de ridicare sau găuri dedicate?
Cumpărător: Da, piesa are 4 urechi de ridicare sudate, câte una în fiecare colț.
Cablero: Perfect. Care este distanța între aceste puncte?
Cumpărător: Aproximativ 2,5 metri pe lungime și 1,5 metri pe lățime.
Cablero: Am înțeles. Dimensiunile totale ale piesei?
Cumpărător: Lungime 2,6 m, lățime 1,6 m, înălțime 1,2 m.
Cablero: Bun. Înălțimea maximă disponibilă pentru ridicare?
Cumpărător: Avem un pod rulant, iar înălțimea utilă este de aproximativ 5 metri.

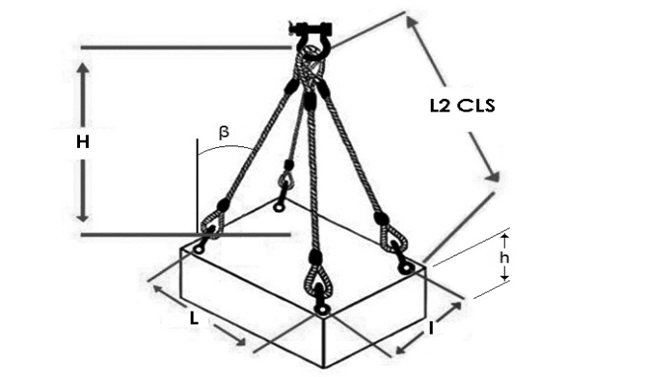

Cablero: Notat. În cazul acesta, vă propun o soluție cu lanțuri de ridicare cu 4 brațe (sau sufe textile, în funcție de preferință), dar haideți să verificăm sarcina pe fiecare braț.
-Greutatea totală: 3.200 kg
-Număr puncte: 4
Presupunând o distribuție uniformă, avem:
3.200 kg / 4 = 800 kg pe braț (vertical)
Dar trebuie să luăm în calcul unghiul de lucru. Ce unghi estimați între brațe și verticală?
Cumpărător: Probabil în jur de 45°.
Cablero: În acest caz, coeficientul de încărcare crește. La 45°, fiecare braț va prelua aproximativ: 800 kg / cos(45°) ≈ 800 / 0,707 ≈ 1.130 kg Pentru siguranță, recomandăm un coeficient de rezervă. Aș merge pe lanțuri grad 80 sau 100, fiecare braț dimensionat la minim 1.5 tone capacitate.
Cumpărător: Are sens. Ce lungime ar trebui să aibă brațele?
Cablero: Având în vedere distanțele între puncte și înălțimea disponibilă, aș recomanda brațe de aproximativ 2 metri. Astfel păstrăm un unghi sigur și nu pierdem prea mult din înălțimea de ridicare.
Cumpărător: Ce tip de cârlige ar trebui?
Cablero: Dacă urechile au găuri, putem merge pe cârlige cu siguranță sau chiar chei de prindere tip șufă cu bolt (shackle) pentru stabilitate mai bună.
Cumpărător: Stabilitatea este importantă, piesa nu trebuie să se balanseze.
Cablero: În acest caz, vă recomand:
• Sistem de ridicare în 4 puncte
• Lanțuri grad 80, capacitate minim 1.5 t pe braț
• Inele master dimensionate la minim 6.7 t
• Shackles în loc de cârlige, pentru fixare rigidă
Cumpărător: Perfect. Mai este ceva de care trebuie să ținem cont?
Cablero: Da, două aspecte importante:
1. Verificarea certificatelor și a marcajelor echipamentului
2. Instruirea operatorilor privind unghiurile de lucru și echilibrarea sarcinii
